一體聯網型水控機

產品名稱：一體聯網型水控機
編號：061
型號：HY-MKYTLW

• 產品配置

非接觸IC卡，聯網水控一體機系統由聯網水控一體機、DC12V電源、用戶卡若干張、水控系統一卡通軟件、485通訊器、讀卡器、充值機（可選）幾部分完成。適用于學校、工廠、醫院、公共浴室、企業、政府、賓館酒店的浴室、澡堂、開水房、盥洗室、公寓洗手間等各種需要節水的場所。

• 技術參數
  1. 電   源：DC12V；功率 <1.5W；
  2. 工作模式：流量模式、時間模式、余額模式；
  3. 扣費精度：流量模式（1分/20毫升）、時間（1分/秒）、余額（1分 /秒）；
  4. 顯   示：4位數碼管顯示；
  5. 工作環境：溫度：0℃～70℃ ；濕度：10%～90%；
  6. 讀卡類型：IC系列為MIFARE ONE卡；
  7. 讀卡頻率：IC系列為13.56MHZ;
  8. 讀寫時間：≤100ms；
  9. 感應范圍：1cm-10cm；
  10. 存儲容量：3千條記錄；
  11. 數據保存：FLASH保存數據，掉電不丟失；
  12. 黑名單存儲數量：5千條；
  13. 通訊方式：485通訊；
  14. 通訊距離：1200米左右（485通訊方式）；還可以增加中繼器延長通訊距離；
  15. 系統每個端口可接入120臺以上消費終端機；

                    16.體積：體 積：150MM*80MM*80MM（J711）、160MM*100MM*110MM（J701）；
                120MM*95MM*85MM（J722）
                      17.重量：300g

• 產品功能特點

1. 全防水設計，鍵盤和上下殼接口有硅膠密封件防水；
2. 非法用水，機器一直鳴叫，顯示9- ERR，機器禁止刷卡，管理員可通過管理卡或者遠程方式恢復機器操作，上位機通過一卡通軟件可直接識別非法用水的一體機，在電腦前就可直接查看各個一體機的工作情況。
3. 電磁閥、流量計的故障通過一卡通軟件數據分析后，在電腦前直接看的到。
4. 機器的各種常見故障，都有相應的錯誤代碼指示。流量計、電磁閥故障一體機均可檢測的到。本系統卡插卡后，紅色指示燈亮，開始放水，如果三秒后，紅色指示燈熄滅，停止放水，之后循環此過程，說明流量計故障；插卡后如果紅色指示燈亮，但無水流出，（排除管道無水的情況）電磁閥故障。
5. 采用非接觸式IC卡，與磁卡、接觸式IC卡相比，具有免接觸、使用方便、更高的保密性和可靠性等優點.
6. 自由控制出水、停水，既方便使用又避免設備進水的潛在風險。
7. 具有指示功能，紅色指示燈亮代表放水。
8. 采用485通訊方式，可實現在線升級。
9. 具備三種消費模式：余額模式、時間模式、流量模式三種，用戶可根據自身情況任選其一。
10. 記錄消費明細數據，脫機模式下存儲3000條消費明細記錄。
11. 可用管理卡或通過軟件下載兩種方式設置控制器的消費模式及扣費費率、初始化水控機上的參數及消費明細。
12. 可通過控制卡改變水控的機器號、停水方式，選擇拿卡停水、拿卡不停。
13. 具有黑名單功能，掛失卡拒絕消費。
14. 消費機的時間通過軟件下載參數來更新.

• 接線

1. 設備接線方式

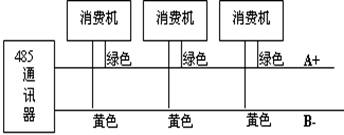

如果距離不大于1200米，一體機臺數不大于120臺，通信的接線方法直接采用上圖1-3的方式。
如果距離大于1200米，一體機臺數不大于120臺，需要在總線上加485中繼器，一臺中繼器可將總線延長1200米。
如果距離不大于1200米，一體機臺數大于120臺，需要在總線上加485集線器，一臺集線器的一個端口可接入120一體機。
如果距離大于1200米，一體機臺數大于120臺，需要在總線上加485中繼器、集線器。
